Bodeneinlass mit Spülung für Reisemobile

Am Bodeneinlass kann das Wohnmobil sein Grauwasser direkt entsorgen

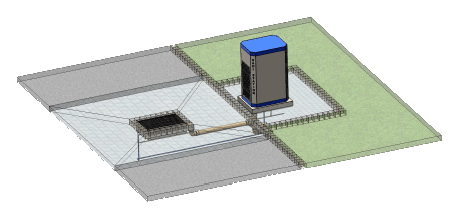

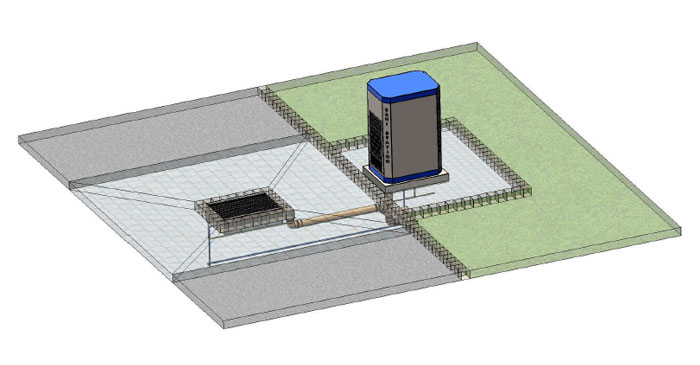

Anordnung Bodeneinlass SANI-STATION
Bei der Konstruktion des Bodeneinlasses wurde die Besonderheit für schwere Wohnmobile berücksichtigt. Der überfahrbare Edelstahlrost kann mit einer Radlast von 4 Tonnen belastet werden. Der gesamte Mantel ist aus hochwertigem V4 A und aus einem Stück gebogen, die Köpfe sind geschweißt. Der Edelstahlrost ist ebenfalls geschweißt, die Materialoberfläche gebeizt und mit vier Edelstahlschrauben befestigt.

Auch im Winter kann der Bodeneinlass benutzt werden. Durch ein eingebautes selbstlimitierendes Frostschutzheizkabel wird der Bodeneinlass schnee- und eisfrei gehalten. Vier spezielle Flachstrahldüsen aus Edelstahl sorgen für die Spülung nach dem Entsorgen des Abwassers.

Eine automatische Zwangsspülung erfolgt, wenn der Benutzer den Bedienknopf an der Sani-Station nicht betätigt hat. (Hygienefaktor).

Der Bodeneinlass wird an die Sani-Station angeschlossen und von der Station gesteuert.

Material
Länge/Breite/Höhe
Edelstahltrichter aus 1.4571 VA4
1000 mm x 720 mm x 275 mm, Blechstärke 3 mm
4 Stück Flachstrahldüsen, Material 1.4305 Durchflussmenge ca.8 lt./min pro Düse

Der Bodeneinlass ist von der unteren Seite mit Beton ausgegossen und kann über 4 Ösen mit einem Kettengehänge eingebaut werden auf einer frostsicheren Betonplatte
Edelstahlrost Material 1.4301 VA2 Maschenweite 30 x 60 mm, Tragstab 60/5 mm Querstab 10/3 mm, Oberfläche gebeizt. Der Rost ist am Bodeneinlauf mit 4 Torx-Edelstahlschrauben befestigt
Traglast SLW 12 Brückenklasse nach DIN 1072 für 4 Tonnen Radlast
Winterbetrieb Ein eingebautes selbstlimitierendes Heizband als Rohrbegleitheizung sorgt für den Winterbetrieb.
Elektrische Steuerung

Die elektrische Steuerung erfolgt durch die SPS der Sani-Stationmit einem zusätzlichen Magnetventil (Verbau in der Sani-Station) und einem separaten Bedienknopf an der Sani-Station und einer Bedienungsanleitung. Das Programm der SPS wird um folgende Option erweitert:

  • Einstellbare Spülzeit für den Bodeneinlass
  • Spülen durch drücken des Bedienknopfes an der Sani-Station
  • (Zwangsspülung falls die Spülung vom Anwender nicht ausgelöst wird) Hygienefaktor! Alle 4 Stunden 5 Sekunden automatsche Spülung.
Wasseranschluss An ¾“ Innengewinde am Bodeneinlass
Gewicht Komplett zirka 350 kg
